希捷3.5寸1T三角板恢复实例

故障盘基本信息:

型号：ST1000DM003-1SB102

固件版本：CC43

容量：1T

其他信息：此硬盘电路板为三角板，带固件锁。

故障表现：硬盘无法进入就绪状态一直长忙，指令终端出现LED错误，处于死机状态。

维修过程：在硬盘ATA口无法执行任何操作的情况下，进入指令端口COM，通过专业工具+技术手段，绕开硬盘系统锁定。执行指令修复，重新初始化硬盘状态，从而达到修复硬盘的目的。最终成功恢复出该硬盘的所有数据。

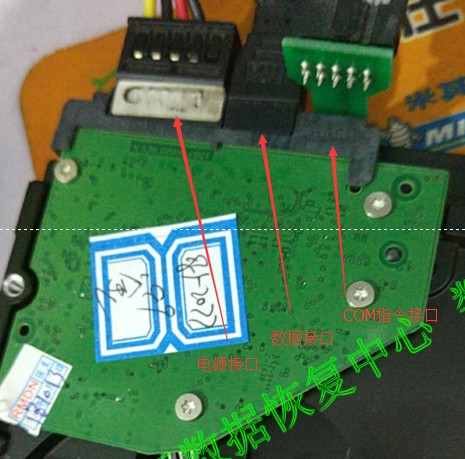

图1：三角板的PCB(电路板)，此电路板ROM芯片带固件锁。

图2：COM口指令终端提示LDE，硬盘处于无法工作的死机状态。

图3：使用专业硬盘固件修复工具，俄罗斯产的PC3000红卡工具，修复硬盘。

图4：硬盘修复成功后，0扇区已经看到分区信息。

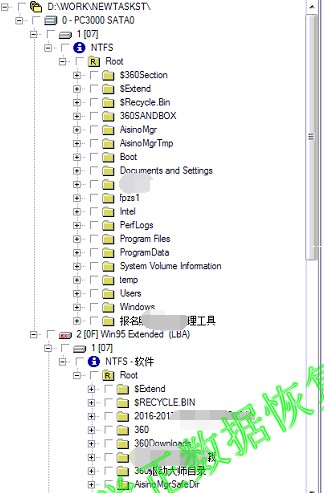

图5：成功恢复所有数据。

出于职业操守保护客户数据隐私，我们已经对文件名做马赛克处理，并部分展示文件目录。
